AM-General Hummer H1のメンテ
さーて，これは何でしょう??
そうですタイトルに有る様にボンネットダンパーです。
ハマーのＦＲＰ製ボンネットを開閉する際アシストしてくれます。
(高級国産車ではほぼ100%付いていますね)
何故かHUMMER
H1にはメーカーオプションでさえ設定がありません。(^_^;)自分で整備する人には必需品だと思います・・・
どこにも販売していません，それもその筈，ＨＯＣＪ事務局
石飛氏の設計でプロトタイプはご自分のハマーや友人のハマーで試行錯誤されこの度，製品完成と相成りました。
取り付けマニュアルも6ページ有り凄く分かりやすく書かれています。(^_^;)今から取り付けが楽しみです・・・

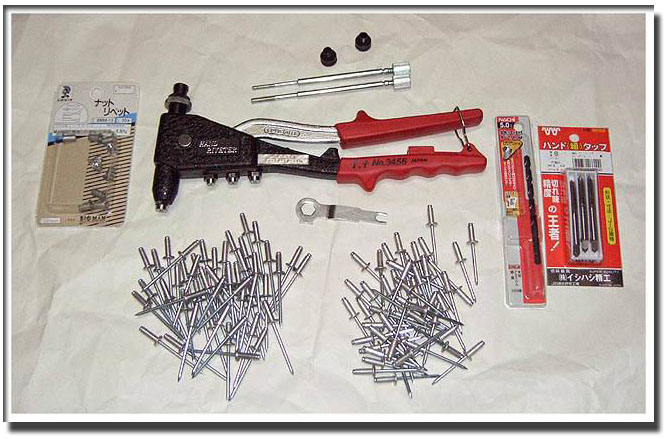

一部今回使用しない部材も有りますがこれで全て揃いました。(^_^;)リベットは部材屋さんに1箱1000本入りからエビ印AS6-6を50本と同じく6-5を50本バラ売りして頂きました(1本7円です，DIYショップだと3倍の値段でした・・・)
リベッター，リベット6-6
50本，6-550本，ドリルビット5mm1本，M6のタップキット等です。(ナットリベットは使用しませんがハマーの他の部分で使いたいので・・・)

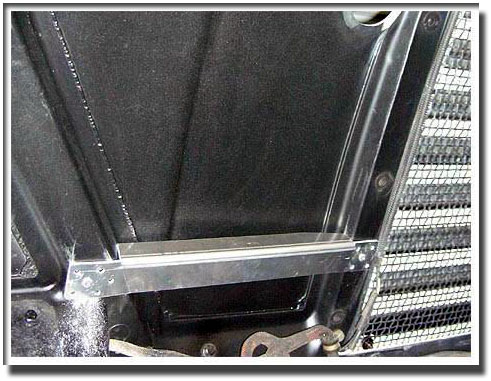

取説にしたがってステーBを最初に仮固定。
(左端をライトケースに当てています)
右のFRPの骨に垂直尚且つ3Ｄ曲線なので大まかなラインを取説に従い万力で曲げ加工その後FRPに合わせモンキーで少しずつ加工。
ステーAを取り付ける際ステーCをスケール代わりに位置決め及び3D曲線を上と同様に仮止め。
ガスダンパー下部のブラケットBをつけるM6のタップを切る前作業5mmドリルビットで下穴あけ。
高いドリルビット買って来たのでスイスイ穴が空きます。(^_^;)安い１セット1000円位のドリルビットでは簡単には穴はあきません・・・
M6タップでねじ切り作業。
先ずは１番のタップで大まかにネジを切りあと２番，３番で仕上げ。
ブラケットBの位置が決まったので上部ステーCの仮付けでガスダンパー等を試行錯誤しながらステーCと上部ブラケットAの位置を決める。
この図から見ると一番わかるが各ステーはこの様に3D曲線です。
ガスダンパー取付。
(上から撮影)
ガスダンパーが縮んだ状態。
(下からの撮影)
最後は5mmドリルビットでリベット下穴を開けてまわり，リベッターでバンバン取付完了。
両腕でよいしょ!!って思いっきり抱えて上げていたボンネットがほんと，片手で開け閉めできます。(^_^;)楽チン!!
ボンネット落下防止ステーも外しても良いのですが安全の為残しています。(^_^;)ガスダンパーで開いた所でロックが丁度かかります・・・(石飛氏より・・安全の為ロックは取り外さない事)
今回の取り付けにあたって，キットの完成度が高く非常に楽しく作業が出来ました。（*^_^*）v
まだまだ続きますよ・・・・(^_^;)本人は楽しいけど・・・・・
