AM-General Hummer H1のメンテ
2016/4/1
Lシリンダーヘッド再取り付け
今朝から始めました，先ずはヘッドリフト・・・ガスケット部の掃除。
たまにはハマー側から。

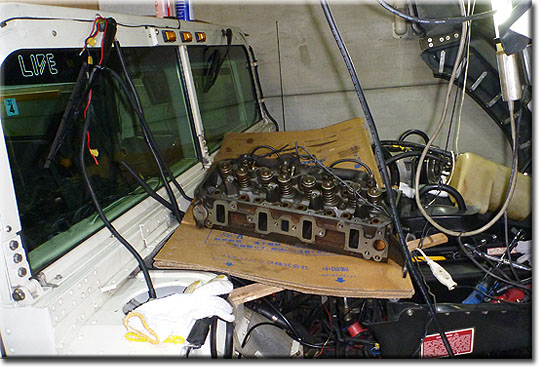

エンジンルームに一旦預けます。(^_^;)その間にウィンチをヘッド上まで移動。

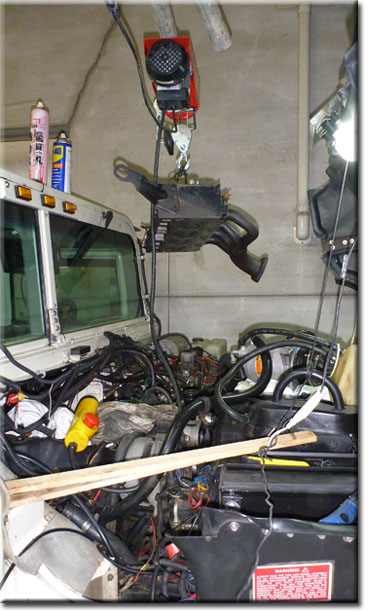

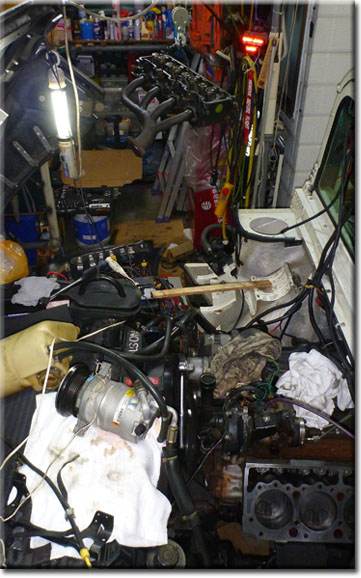

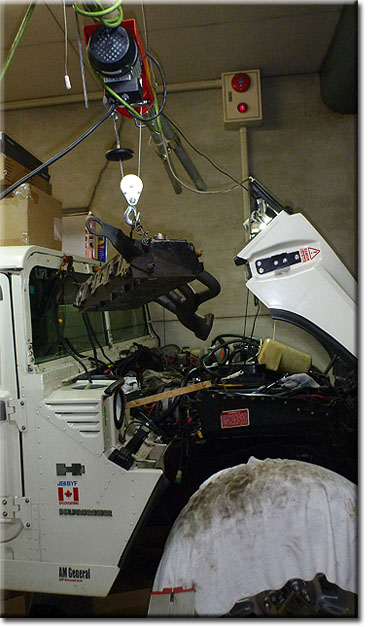

ヘッドを釣り上げ上部待機。

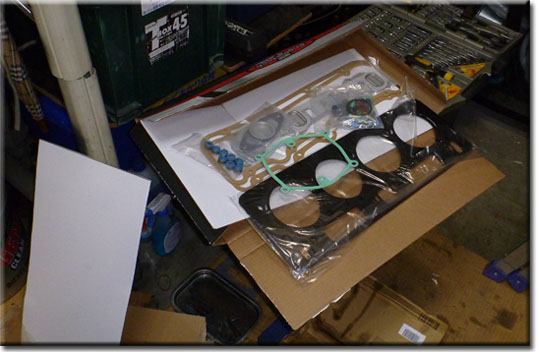

GM 6.5L用ガスケットキット，オープン，今回左の白いダンボールが活躍します。(^_^;)

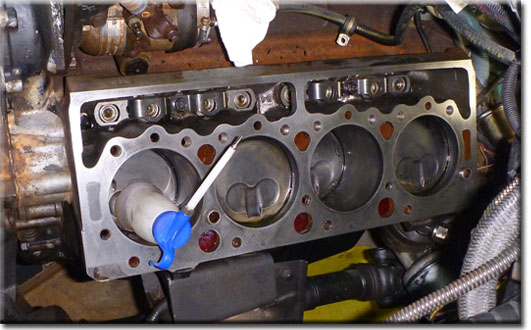

ピストンヘッド周りとカムシャフト受け部にオイルを添付してあげます。(^_^;)始動時にカスカスじゃーシリンダー可哀想・・・

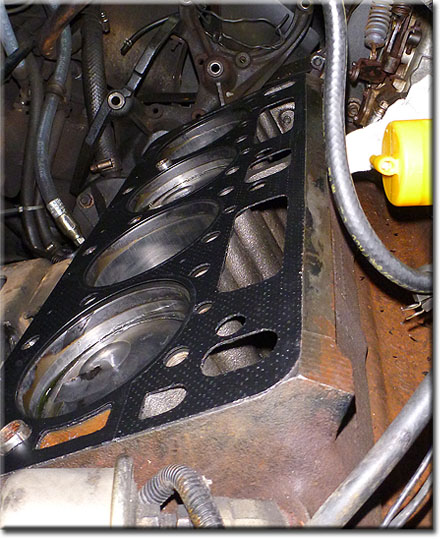

ガスケットを載せます，噴射口マークを上に。

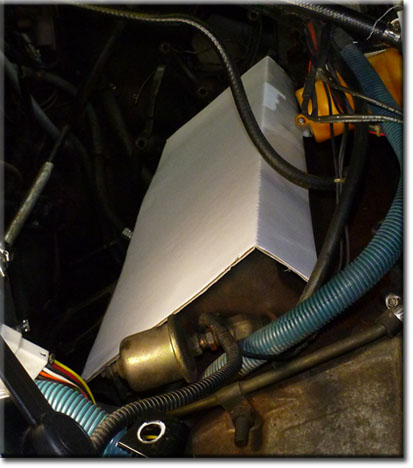

ここで先程のダンボールを角を折って載せます。(^_^;)これは今年遊びに来てくれたハマー2台所有する鹿児島から福岡に転勤に成っている棒外車ディーラーサービス担当M氏のアドバイスです・・・有難うございます
丁寧に移動しているのですがヤハリあそこに当たっていますね。(^_^;)カバー付けてて良かった・・・
(前回LHは内部もヘッドも異常なかったので雑に組んだ時にココにヘッドがコツンと当たりました其処からガスが漏れてた)
しちゃこちゃ，エンジンルームに上がったり室内に入って操作したり，潜り込んでエキパイ接続部をやっていますが，うまく行きません・・・。(^_^;)そう言う時はコーヒーブレークならず漢方ブレーク・・・
ここ3ヶ月，飯塚病院漢方外来にかかっていますが，おかげで随分と元気になります。

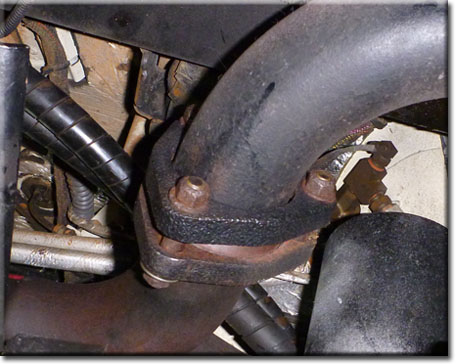

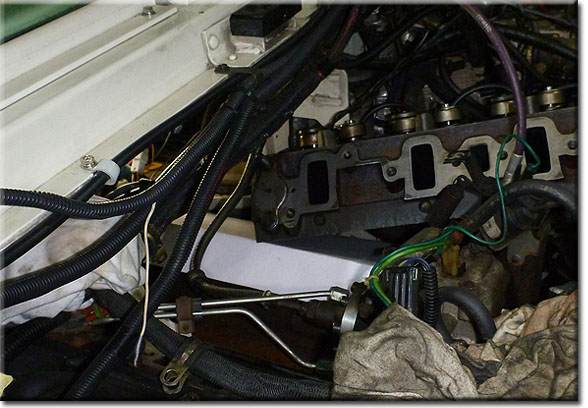

一息着くと嘘のように簡単に載りました。(^_^;)エキパイ接続部を仮止め

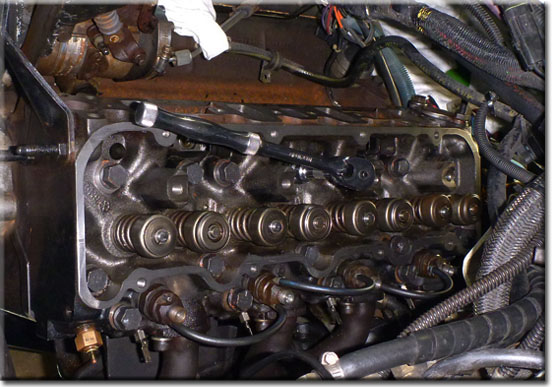

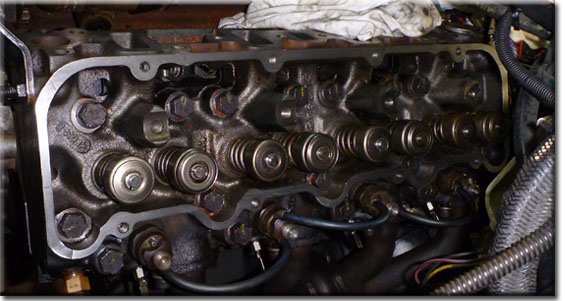

ヘッドボルト17本を仮止め。(^_^;)丁度昼に成りましたね・・・
画像UPして昼飯です。

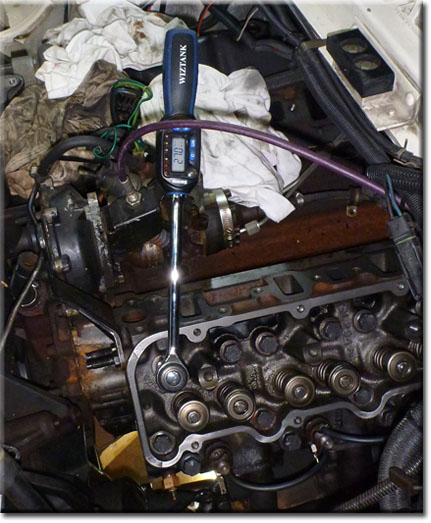

27Nmでデジタルトルクレンチで中心から円を描くように17本締めあげていきます。(^_^;)昔と違って一気に行きます・・・

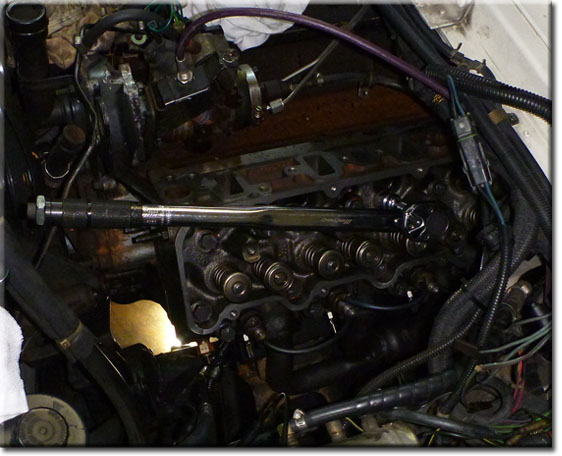

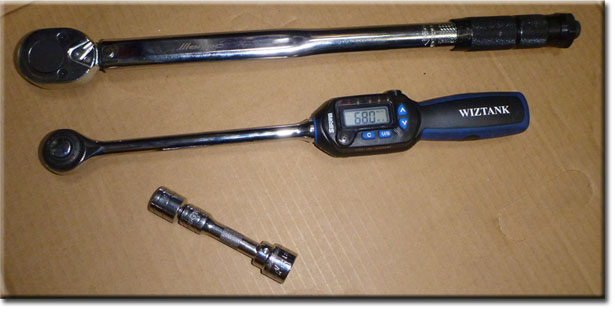

次に68Nmで締め上げて行きますが大きな機械式トルクレンチで65Nmまでコクン!!と締めて仕上げをデジタルトルクレンチで決めていきます。
15時には17本締め上げ完了です。(^_^;)後は90度ターンで塑性域締め付けの完了ですが・・・
ひばちさんの情報で新しいマニュアルに75Nmと有ると言う事で情報確認待ちです・・・。(^_^;)95年，2001年マニュアルにも
b. Install and tighten bolts to initial torque 20 lb-ft (27
Nm). Follow tightening sequence shown
(Figure 2-42).
c. Tighten bolts to 50 lb-ft (68 Nm) torque evenly and
in sequence shown (Figure 2-42).
d. Final-tighten bolts an additional 90! (1/4-turn).
と有ります・・・。
4/2(土)
ヒバチさんより情報書込が有りました，確かに75Nmですね(CRは2002年)
3. Install cylinder head bolts as follows:
a. Apply Loctite 592 pipe thread sealant to bolt threads
and under bolt heads.
b. Tighten bolts in sequence (Figure 2-177), to 20 lb-ft
(25 N?m) torque.
c. Repeat bolt tightening sequence to a torque of 55 lb-ft
(75 N?m).
d. Retighten bolts in sequence to 55 lb-ft (75 N?m).
e. Tighten bolts an additional 90-100 degrees (1/4 plus
turn).
ヒバチさん，ありがとう，ワタシ的に間取って70〜73.6Nmで再度締め上げました。(^_^;)ちょっとの加減で締めやすい所と絞めにくい所でこの位の差がでてしまいました・・・

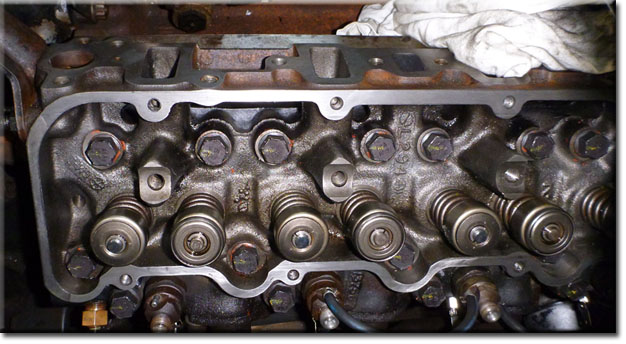

平均 71.8Nmで締め上げ17本のボルトに終わった所に黄色でマークを付けて行きました。(^_^;)全てが上を向けば塑性域締め付けの完了
20分位作業して汗が眼に入るくらい出ました，後4本ですがパワー切れ・・・。(^_^;)昼なのでご飯食べてからにします
こんな楽しいこと何故?人に頼むのだろう・・・。(^_^;)自分でした方がいいね
昼食取っているとクール宅配便が着ました，ヒバチさんに貸してた工具がお土産付きで帰ってきました。(^_^;)鬼嫁が喜ぶかと・・・ありがとう
まだまだ続きますよ・・・・(^_^;)本人は楽しいけど・・・・
